RME DPS-2

RME DPS-2

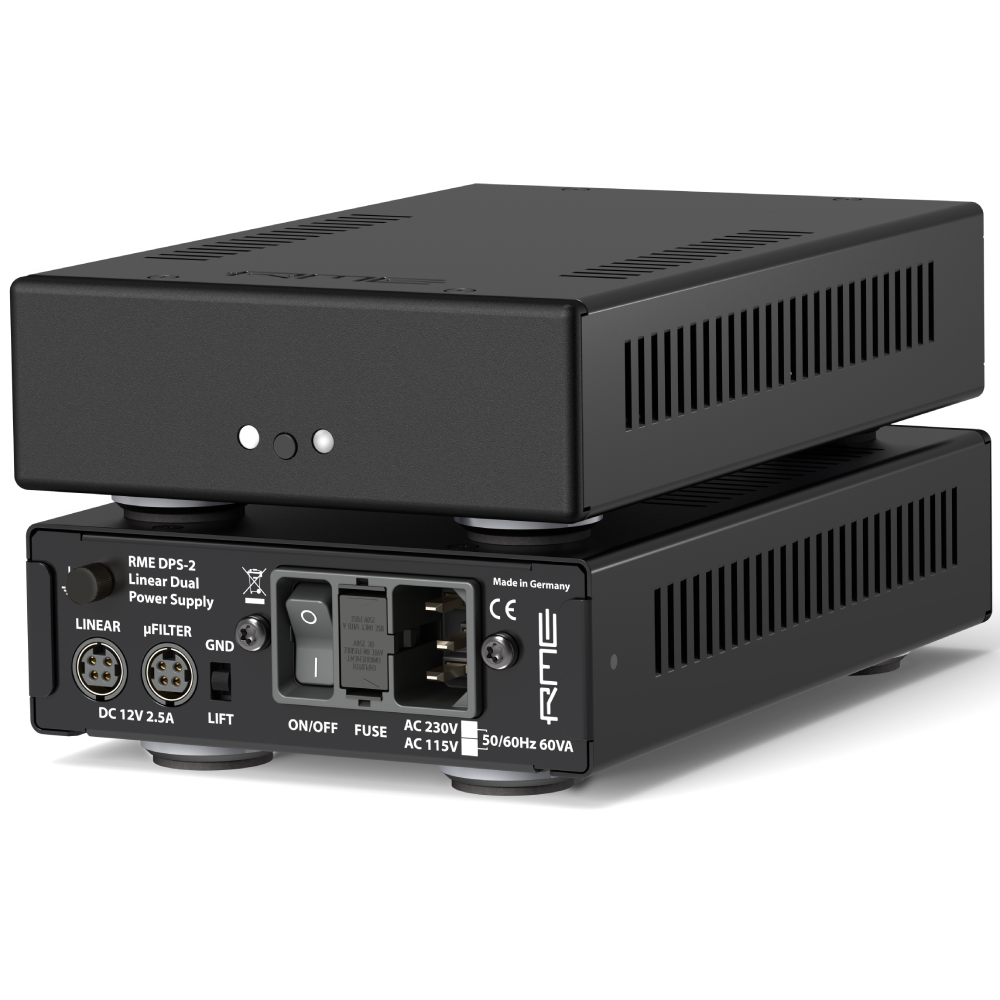

Le nouveau DPS-2 est un bloc d'alimentation linéaire exceptionnel qui présente non seulement des caractéristiques techniques impressionnantes, mais aussi un grand nombre de fonctions uniques et très utiles. Cet appareil compact dispose ainsi de deux sorties dotées de filtres différents. Le boîtier et la face avant du DPS-2 s'inspirent de la série ADI-2, ce qui permet d'intégrer la conception innovante des circuits de RME dans un format ne occupant que la moitié d'une largeur de rack.

Deux sorties

La sortie linéaire est une sortie CC classique, mais elle est équipée d'un filtrage passif et actif à plusieurs étages, comprenant notamment un banc de condensateurs de 30 000 μF, une self en ferrite et un filtre de sortie actif avec un régulateur de tension hybride.

La deuxième sortie repose sur la technologie μFilter propre à RME. Ici, le signal provenant de la sortie linéaire préfiltrée est également traité par des filtres actifs très efficaces afin d'obtenir une sortie CC d'une pureté exceptionnelle, avec un bruit de seulement quelques µV (microvolts). De plus, cette sortie est dotée d'une technologie de capteur qui mesure directement la tension de sortie et l'ajuste au niveau du connecteur CC du câble CC fourni. Deux câbles de raccordement pour capteur CC, équipés de fiches CC verrouillables et non verrouillables de 2,1 x 5,5 mm (1 m), sont fournis.

De ce fait, l'impédance de sortie et la régulation de charge sont extrêmement faibles, ce qui garantit une tension de sortie pure de +12,0 V pour une charge de 2,5 A et évite totalement les pertes de tension liées à la charge. Attention : une seule sortie peut être utilisée à la fois.

Fonctionnement sans bruit de ronflement

Grâce à l'utilisation supplémentaire d'un filtre HF à deux étages et d'un filtre CC côté secteur, le DPS-2 offre des performances optimales sans bruit parasite. Ceci est également garanti par le transformateur toroïdal de 60 VA doté d'un enroulement d'isolation supplémentaire et d'un blindage en bande magnétique, ce qui assure un fonctionnement totalement exempt de bourdonnement et de bruit dans toutes les situations.

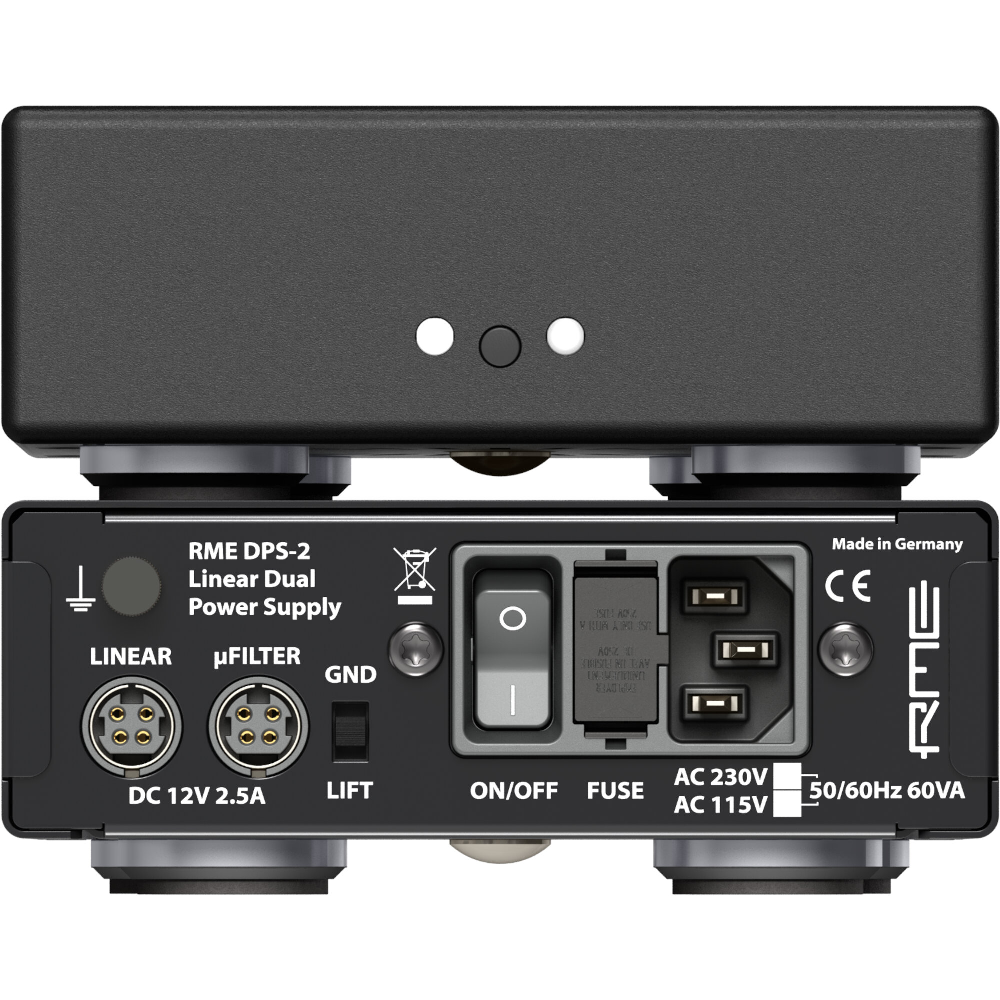

Si nécessaire, le commutateur de déconnexion GND peut être utilisé pour déconnecter la masse CC (GND) de la prise de terre de protection (PE) afin d'éliminer le bruit causé par les boucles de masse. Dans ce cas, la sécurité n'est pas compromise, car la partie primaire et le boîtier restent solidement reliés à la prise de terre de protection (PE) de l'entrée d'alimentation. De plus, le DPS-2 est livré avec une borne à vis de mise à la terre permettant de mettre d'autres appareils à la terre ou d'utiliser une mise à la terre autre que le PE pour l'alimentation audio.

Affichage de l'état via des LED multicolores situées à l'avant

Le DPS-2 dispose de deux LED d'état sur la face avant, permettant de visualiser rapidement les modes de fonctionnement et les conditions d'erreur (alimentation, surcharge thermique et de puissance, sous-tension, court-circuit, sortie active). Un interrupteur à pression encastré sur le panneau avant active le mode AutoDark unique, dans lequel les LED ne s'allument qu'en cas de défaut et brièvement lors de la mise sous tension.

Une autre caractéristique unique est le manuel de 24 pages, qui présente en détail les données techniques à l'aide de nombreuses valeurs de mesure, illustrées par des diagrammes de mesure. Le manuel contient également des informations générales sur les alimentations linéaires et à découpage.
